Особенности конструкции дымовой трубы котельной

Большинство видов котельных вырабатывает тепловую энергию, сжигая топливо. Процесс горения газа, угля или, например, дизельного топлива требует создания воздушной тяги, которая обеспечивает качественное воспламенение и удаление угарных газов. Поэтому все газовые, жидкотопливные и твердотопливные котельные включают в себя дымовые трубы. Последние могут иметь разную форму, диаметр, высоту, место и способ установки, материалы изготовления и т.д. Делая предварительный расчет стоимости БМК на нашем сайте, вы можете заметить влияние конфигурации дымовой трубы, в частности её высоты, на цену. Почему это так важно? Что внутри дымовой трубы находится, из чего она состоит, и какие виды бывают?

Особенности конструкции

Как работает дымовая труба? Продукты сгорания вместе с нагретым воздухом естественным образом поднимаются наверх (они имеют меньшую плотность, чем холодный воздух). Термоизоляция защищает от охлаждения среды, увеличивая тягу. На скорость потока влияет диаметр и высота дымовой трубы, которые рассчитываются индивидуально. Отходящие газы рассеиваются в атмосфере. Что выходит из трубы котельной? Состав дыма зависит от типа используемого топлива, включая в себя азот, сероводород, метан, углекислый и сернистый газы, водяные пары и т.д. Вместе с газами и парами могут выбрасываться частички несгоревшего топлива и сажи. Установка фильтров и сажеуловителей позволяет снизить уровень загрязнения окружающей среды.

Дымовые трубы состоят из трех основных элементов – фундамента, цоколя и ствола. В изготовлении используются: металл, железобетон, кирпич и некоторые другие материалы. Перед тем как рассмотреть основные виды дымовых труб, стоит разобрать требования, предъявляемые к данному виду конструкций.

• Теплоизоляция. Обеспечивает правильную работу оборудования, защищает от образования конденсата.
• Доступ к основным элементам. Дымовые трубы подвергаются регулярной чистке, ремонту, обслуживанию системы очистки дыма. Для этого они оснащаются специальными люками, площадками, лестницами.
• Жаропрочность и коррозионная стойкость. Материалы изготовления должны быть рассчитаны на использование в агрессивных условиях.
• Надежность фиксации. Способ крепления должен учитывать преимущественную высоту и большой вес.

Основные виды дымовых труб в котельных

1. Самонесущие. Сравнительно нетяжелые металлические трубы, нередко устанавливаемые на крышах котельных. Основанием такой конструкции выступает опорная стальная плита.
2. Мачтовые. Чаще всего размещаются на отдельном фундаменте – рядом со зданием котельной. Являются разновидностью самонесущих труб, включая в себя металлокаркасную конструкцию (мачту). За счет высокой устойчивости, мачтовые дымовые трубы делают высокими и многоствольными. В этом случае каждый газоход (ствол) может отводить дым от одного отдельного котла.
3. Фасадные. Термоизолированные конструкции, которые при помощи хомутов или стального каркаса крепятся к внешней стене здания.
4. Колонные. Дымовые трубы с несколькими газоходами, расположенными в одном цилиндрическом корпусе. Внешне такая конструкция выглядит как одна широкая труба.

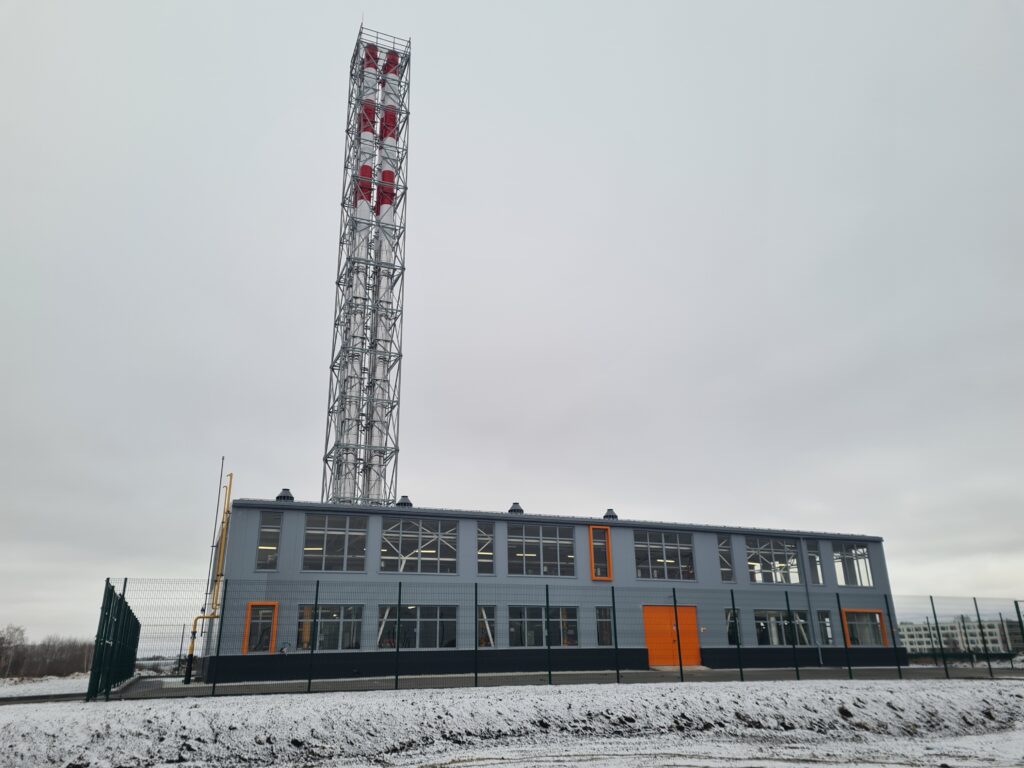

5. Фермовые. Трубы с опорной анкерной корзиной, которая становится частью фундамента. Помимо прочного основания, фермовая труба имеет несущую раму (ферму), на которой крепится несколько (до 6 штук) газоходов.
6. На растяжках. Конструкция отличается наличием одного ствола и отсутствием несущей рамы. Такие дымовые трубы фиксируются при помощи специальных тросов – растяжек.

Какую дымовую трубу для котельной выбрать? Этот сложный вопрос должны решать профильные специалисты, опираясь на действующие нормативные документы. На конфигурацию трубы влияет тип, мощность и число котлов, теплотехнические, строительные, архитектурные расчеты. Инженеры-проектировщики компании «Энергострой» готовы взять ответственность за выбор на себя, разработав оптимальный вариант проекта котельной для решения всех возлагаемых на неё целей и задач.
