Модульная газовая котельная: как из газа получается тепло?
Когда директор компании или главный инженер выбирает модульную газовую котельную, его не интересует теория. Его волнует, будет ли она выгодна, удобна и надежна во время решения тех или иных задач. Сказать честно, сегодня на рынке присутствует много предложений, но мало существует понятных объяснений. Многими модульная котельная воспринимается как «черный ящик». Поставил контейнер, подключил к нему коммуникации — и все работает. А что происходит внутри? Откуда берется тепло, почему один модуль экономичен и стабилен, а другой — наоборот?
В данной статье мы предлагаем разобрать вопросы: как модульная газовая котельная генерирует и управляет теплом, какие узлы отвечают за эффективность, и на что важно обратить внимание при выборе?
Модульная и блочно-модульная: это одно и то же?
Да. В обоих случаях идет речь о БМК — полностью готовом к эксплуатации теплогенерирующем комплексе оборудования заводской сборки. Так как он уже имеет корпус, его удобно перевозить и устанавливать. При выборе блок-модуля исключается необходимость в строительстве здания на территории. Достаточно выделить место, выровнять и подготовить площадку (уплотнить основание), в особых случаях, например, при наличии пучинистого грунта — залить фундамент.
Модульная газовая котельная предназначена для автономного отопления, вентиляции, горячего водоснабжения, выработки технического пара для жилых, коммерческих, производственных (и других) объектов. Обязательное условие для использования — возможность подключения к магистрали с природным газом. Главная особенность — сборка на заводе. Оборудование монтируется, подключается, настраивается, тестируется и поставляется на объект как готовый инженерный продукт.
Как из газа получается тепло: 5 шагов
Процесс выглядит довольно просто, основываясь на следующей технологической цепочке.
- Подача газа по газовой магистрали к месту его переработки. Топливо поступает через узел ввода, оборудованный системой очистки, регулирования давления и контроля безопасности.
- Горение топлива. Газ в необходимом объеме и с нужным давлением подается в горелку котла, где смешивается с воздухом, воспламеняется, сгорает, выделяя тепловую энергию.
- Подготовка тепла. Пламя огня и горячие газы нагревают теплообменники и теплоноситель (воду или, например, масло). В паровой системе происходит генерация пара за счет кипения воды.
- Передача тепла. Насосное оборудование и вентиляторы (в случае подогрева воздуха) начинают перемещать тепло. Нагретая вода в системе начинает циркулировать по котловому контуру и/или подаваться к узлам отбора системы ГВС.
- Управление и контроль. На основе показаний различного рода датчиков и измерительных приборов, система автоматизации следит за температурой, давлением, работой котлов, насосов, системы водоподготовки и т. д. Автоматика делает работу модульной котельной не просто возможной, а безопасной, надежной и экономичной.
Таблица основного оборудования модульной котельной
| Узел/система | Функция | Влияние на эффективность |
|---|---|---|
| Газовая подводка | Подача, подготовка и контроль топлива | Безопасность и стабильность |
| Система водоподготовки | Защита оборудования от твердых отложений загрязнения теплоносителя | Качество образования пара, чистота воды в котловом контуре и ГВС, увеличение срока службы |

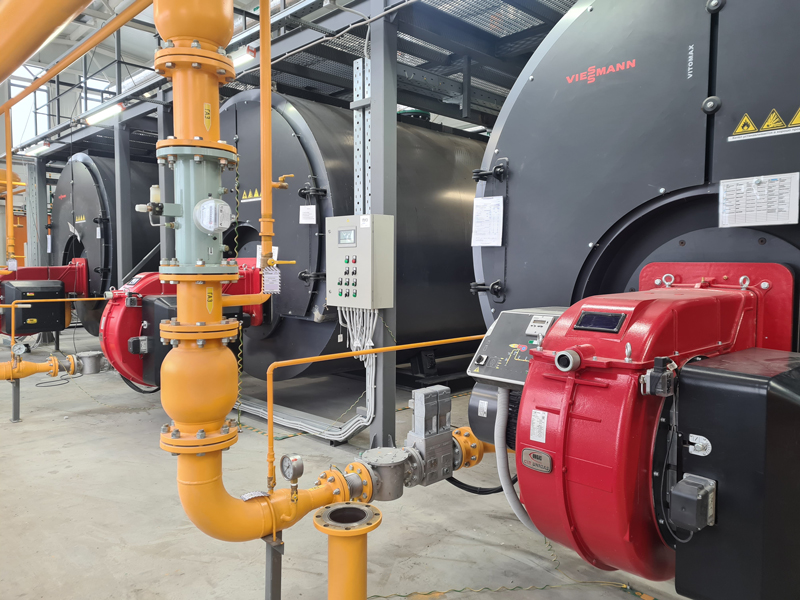

| Котлы и горелки | Сжигание топлива с целью выделения тепла | Экономичность, экологичность, безопасность |
| Система дымоудаления | Удаление сажи, угарных газов и вредных веществ через дымовую трубу в атмосферу | Эффективность горения, нагрева теплоносителя, безопасность и экологическое соответствие |
| Теплообменники | Передача тепла от одного источника другому (воде, воздуху) | Расход топлива, эффективность работы всей системы, контроль над рабочими процессами |
| Насосы и вентиляторы | Перемещение горячей воды, пара, воздуха | Эффективность нагревания помещений, уровень теплопотерь, объем общих теплозатрат |
| Система автоматики и управления | Контроль и регулирование, оповещения и реагирования на нештатные ситуации | Безопасность, удобство, экономичность, надежность, практичность, экологичность и т. д. |
Почему модульная котельная лучше «старых» решений
- Высокий КПД котлов — меньше расход газа, больше тепла, выше экологичность.
- Современная автоматика — мощность регулируется под реальную нагрузку, низкий износ оборудования, защита от аварий.
- Минимальные теплопотери — модуль утепляется, располагается рядом с объектом теплообеспечения.
- Блочная схема — расширение функционала и мощности осуществляется путем изготовления, монтажа и подключения дополнительных модулей.
- Отсутствие строительных работ — оборудование, на подключение которого уходит несколько часов.
- Заводская сборка — сокращенные сроки изготовления, высокое качество, отсутствие технических ошибок.
Преимущество БМК перед другим оборудованием формируется не из одного элемента или качества, а из множественных достоинств системы. Это не просто контейнер с котлами. Это сложный, изготовленный под конкретные задачи и место эксплуатации инженерный комплекс, где каждый узел выполняет свою задачу с наибольшим КПД. Понимание принципа работы БМК позволяет принять грамотное решение, основанное на выборе оптимальной мощности, подходящей автоматики и комплектации.
В компании «ЭнергоСтрой МСК» вы можете заказать модульные газовые котельные самой разной конфигурации — от компактных решений для частных объектов и небольших проектов, до сложных многофункциональных систем для крупных предприятий.
Мы проектируем и комплектуем котельные не «по шаблону», а под реальные задачи, диапазон рабочих нагрузок и особенности функционирования объектов теплообеспечения. Оставьте заявку на сайте «ЭнергоСтрой МСК», чтобы найти решение, которое будет работать эффективно и стабильно долгие годы!
