Дымовая труба котельной – определение размеров и нагрузки

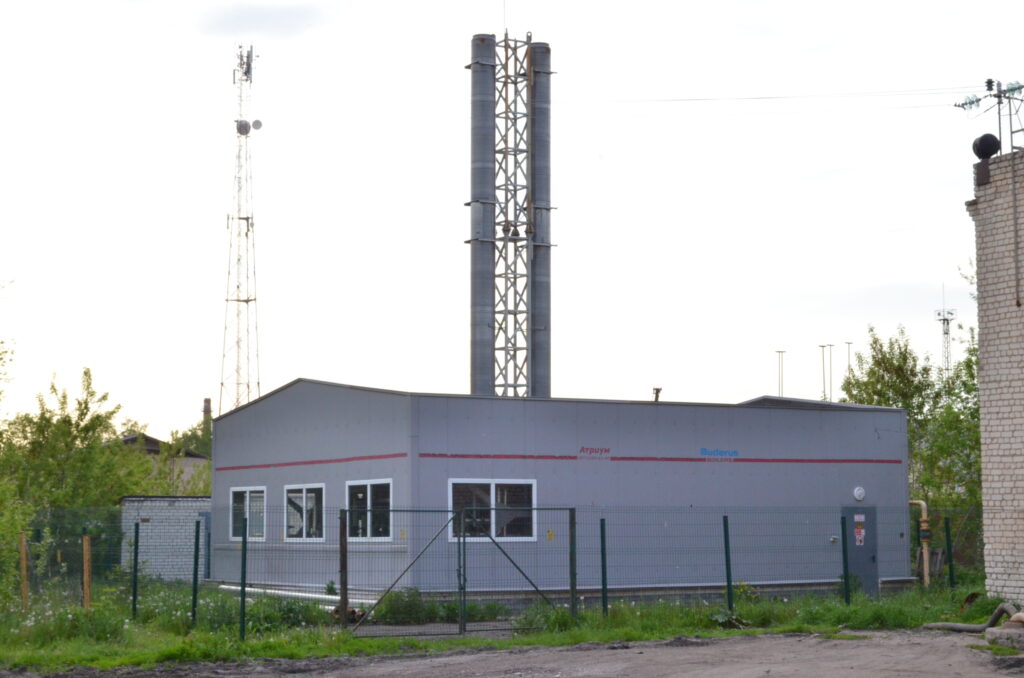

Дымовая труба – неотъемлемая часть любой котельной, использующей топливо для выработки тепла (газовой, дизельной, угольной и т.д., за исключением электрической). Благодаря ей, происходит удаление веществ, вырабатываемых в процессе горения различных материалов. Грамотный расчет дымовой трубы позволяет обеспечить условия для полного удаления дыма, исключая его попадание в воздух внутри котельной и защищая персонал от отравления угарными газами.

Что произойдет, если диаметр и другие параметры трубы будут подобраны неверно? Может ли усилить тягу и улучшить горение мощный вентилятор, компенсируя неверный расчет? Нет, ведь процесс удаления дыма строится на разряжении воздуха. Дутьевый вентилятор способен помочь только в преодолении аэродинамического сопротивления котла. Как рассчитать дымовую трубу правильно? От чего зависит её высота, сечение и материалы изготовления?

Основные параметры расчета дымовой трубы для котельной

В изготовлении (строительстве) дымовой трубы используется металл, кирпич, бетон. Выбор основного материала определяет не только вес и внешние габариты конструкции, но физические свойства. Для хорошей тяги нужно обеспечить условия, при которых нагретый воздух не будет остывать в процессе перемещения по трубе. Кирпич обладает большим запасом прочности и высокими теплоизоляционными характеристиками. Такие дымовые трубы служат десятилетиями, не требуя ремонта и утепления. Бетон хуже держит тепло, а потому нуждается в качественной теплоизоляции. Среди достоинств металла стоит выделить сравнительно небольшой вес и низкое аэродинамическое сопротивление. По этой причине расчет диаметра дымовой трубы такого типа может производиться ни нижним границам.

Как определяется высота?

Во внимание принимается соотношение длины и сечения. Если труба будет очень длинной, но узкой, дым станет перемещаться медленно, успевая остывать. Как определить высоту дымовой трубы стационарной котельной правильно? На данный показатель влияют:

• уровень содержания вредных веществ. Чем вреднее выбросы, тем качественнее должно быть рассеивание и выше труба;
• климатические особенности – температура, ветер, осадки и т.д.;
• место расположения объекта. В условиях плотной застройки, труба должна быть выше кровли соседних зданий;
• место расположения трубы и тип кровельных материалов. Если дымоход расположен близко к коньку (до 150 см), то он должен быть выше, как минимум, на 30 см. В случае использования горючих кровельных материалов, он поднимается на 60 см и более для снижения риска возгорания.

Дать универсальный ответ на вопрос – какой высоты должна быть дымовая труба – невозможно. Её определяют инженеры-проектировщики, учитывая десятки факторов и принимая во внимание теплотехнический расчет. Они учитывают экологические нормы, физические свойства материалов изготовления, прочность фундамента, скорость воздушных потоков, количество и мощность котлов, тип топлива и т.д.

Что такое аэродинамический расчет дымовой трубы?

Определение характеристик движения потока воздуха в созданных условиях с учетом их взаимодействия с материалами изготовления трубы. Он учитывает мощность котла, объем сжигаемого топлива и объем выделяемых газов, а также скорость воздушного потока, исходя из диаметра трубы и разницы в плотности сред. Стоит отметить, что тяга также зависит от формы дымохода. Чем больше в нем поворотов, ступеней и других препятствий, тем больше будет разница между расчетными и реальными показателями. Зная это, проектировщик производит ручные корректировки результатов.

Как рассчитать диаметр дымохода для котла?

Для этого нужно знать количество сжигаемого за час топлива, температуру газов на входе, высоту трубы и некоторые другие характеристики. Инженеры-проектировщики используют специальные формулы, оперируя сложными понятиями и вычислениями, такими как, например, величина самотяги или расчет нагрузок дымовой трубы.

В нашей компании можно заказать проект дизельной, газовой, мазутной и любой другой котельной, оснащенной паровыми и водогрейными котлами. Он включает разработку чертежа дымоотводящей трубы, выполненный на основе индивидуального аэродинамического расчета. Обращаясь к нам, вы можете не переживать насчет точности вычислений, правильности решений или их соответствия нормативной базе. В компании «ЭнергоСтрой» работают настоящие профессионалы своего дела с богатым практическим опытом.
